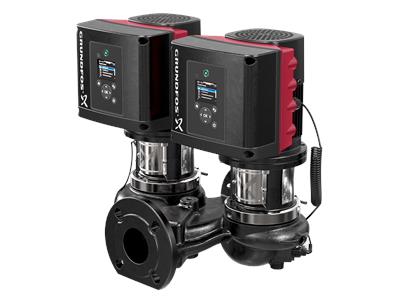

Grundfos TPE3 D 100-120 S-A-F-A-BQQE-GDB Pompes en ligne monocellulaires 99272523
Débit nominal : 41.6 m³/h | Hauteur manométrique nominale : 6.9 m | Température ambiante : -20 ... 50 °C | Pression de service max. Pression de service max. : 16 bar | Courant nominal : 2.20-1.90 A
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 99272523 Pompes monocellulaires en ligne avec moteur MGE à vitesse variable TPE3 D 100-120 S-A-F-A-BQQE-GDB
Référence du produit : 99272523.
Numéro EAN : 5713826365974
Pompe double monocellulaire avec corps de pompe à spirales, construite en ligne. Les tubulures d'aspiration et de refoulement ont le même diamètre. La pompe et le moteur sont directement reliés entre eux. La pompe double dispose de deux têtes de pompe disposées en parallèle. Les pompes sont conçues selon le principe top-pull-out, ce qui signifie que la tête de pompe (moteur, tête et roue) peut être facilement retirée pour l'entretien ou la maintenance, tandis que le corps de pompe reste dans la tuyauterie. Chaque tête de pompe est équipée d'un joint à soufflet en caoutchouc non équilibré. La garniture mécanique est conforme à la norme EN 12756. Raccordement à la tuyauterie par brides DIN PN 16 conformément aux normes EN 1092-2 et ISO 7005-2. Chaque tête de pompe est équipée d'un moteur synchrone à aimant permanent, refroidi par ventilateur, de même taille et de même puissance. Le rendement du moteur correspond à la classe d'efficacité énergétique IE5 selon la norme CEI 60034-30-2. Pour la régulation de la vitesse, le moteur dispose d'un variateur de fréquence et de régulateurs PI, logés dans la boîte à bornes du moteur. La régulation électronique de la vitesse permet d'adapter en permanence la vitesse du moteur, et donc la puissance de la pompe, à la demande réelle. La pompe est équipée d'un capteur combiné de température et de pression différentielle.
Accessoires
Pas de kit d'installation |
Tech. Détails
| Informations sur le produit | ||
| Informations sur le produit. | Type | Pompes monocellulaires en ligne |
| Numéro de produit |
99272523 | |
| Désignation du produit |
TPE3 D 100-120 S-A-F-A-BQQE-GDB | |
| Numéro EAN |
99272523 | |
| Données électriques |
Type de moteur | 80B |
| Classe d'efficacité IE | IE5 | |
| Puissance nominale du moteur P2 | 1.1 kW | |
| fréquence du réseau | 50 Hz | |
| Tension nominale | 3 x 380-500 V | |
| Courant assigné | 2.20-1.90 A | |
| Courant de démarrage | K.A. | |
| Facteur de puissance Cos phi | 0.89-0.79 | |
| Vitesse nominale | 360-4000 1/min | |
| Rapport énergétique | 89.1% | |
| Rendement du moteur à pleine charge | 89.1 % | |
| Rendement du moteur à 3/4 de la charge | K.A. | |
| Rendement du moteur à mi-charge | K.A. | |
| Motorpole | K.A. | |
| Degré de protection (selon IEC 34-5) | IP55 | |
| Classement thermique (IEC 85) | F | |
| Protection moteur intégrée | ELEC | |
| Installation |
Température ambiante | -20 ... 50 °C |
| Max. Pression de service | 16 bar | |
| Température max. Pression à température donnée | 16 bar / 120 °C | |
| Type de connexion | DIN | |
| Taille de raccordement | DN 100 | |
| Pression nominale | PN 16 | |
| Longueur du port | 450 mm | |
| Taille de la bride moteur | 56C | |
| Code type de connexion | F | |
| Caractéristiques techniques |
Régime de la pompe sur lequel sont basées les données de la pompe | 3000 1/min |
| Courant nominal | 41.6 m³/h | |
| Hauteur nominale du convoyeur | 6.9 m | |
| Hauteur maximale de refoulement | 120 dm | |
| Diamètre réel de la roue | 90 mm | |
| code GLRD | BQQE | |
| ISO Diminution. | ISO9906:2012 3B2 | |
| Exécution du code | A | |
| Moyen de transport. | Plage de température du fluide | -25 ... 120 °C |
| Température du support pendant le fonctionnement | 20 °C | |
| Matériaux | Corps de pompe | Fusion grise |
| Corps de pompe | EN-GJL-250 | |
| Matériau de la roue | Matériaux composites | |
| Roue | PES+30% GF | |
| Matériau de la roue selon ASTM | K.A. | |
| Matériau du code | A | |
| Type de contrôle. | Numéro de produit VFD | K.A. |
| Convertisseur de fréquence | intégré | |
| Type de variateur de fréquence | K.A. | |
| Approbation pour les variateurs de fréquence | K.A. | |
| Autres | Indice d'efficacité minimale IEM ≥ | 0.70 |
| Poids net | 72.1 kg | |
| Poids brut | 87.7 kg | |
| Volume d'expédition | 0.32 m³ | |
| Conf. Fichier n° | 98484689 | |
| Pays d'origine | HU | |
| Tarif douanier n° | 84137065 | |
| Panneau de commande | HMI 300 - Tableau de commande graphique | |
| Module fonctionnel | FM 300 - Module fonctionnel avancé | |
| Numéro de VVS danois | K.A. | |
| LVI no Financière | K.A. | |
| Norvégien NRF n° | K.A. | |
| Suédois RSK n° | K.A. | |
