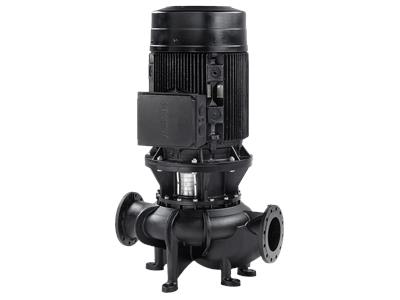

Grundfos TP 200-360/4 A-F-A-BAQE-TX3 Pompes en ligne monocellulaires 96306019
Débit nominal : 391 m³/h | Tête nominale : 32 m | Température ambiante : -20 ... 55 °C | Pression de service max. Pression de service max. : 16 bar | Courant nominal : 80/46.5 A
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 96306019 Pompes en ligne monocellulaires avec moteur MGE à vitesse variable TP 200-360/4 A-F-A-BAQE-TX3
Référence du produit : 96306019.
Numéro EAN : 5700834925030
Pompe à spirales monocellulaire avec des tubulures d'aspiration et de refoulement opposées, construite en ligne. Les tubulures d'aspiration et de refoulement ont le même diamètre. Les pompes sont conçues selon le principe top-pull-out, c'est-à-dire que la tête de la pompe (moteur, pièce de tête et roue) peut être facilement retirée pour l'entretien ou la maintenance, tandis que le corps de la pompe reste dans la tuyauterie. La pompe est équipée d'une garniture à soufflet en caoutchouc non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Raccordement à la tuyauterie par brides DIN PN 16 selon EN 1092-2 et ISO 7005-2. La pompe est équipée d'un moteur asynchrone refroidi par ventilateur.
Accessoires
Pas de kit d'installation |
Tech. Détails
| Informations sur le produit | ||
| Informations sur le produit. | Type | Pompes monocellulaires en ligne |
| Numéro de produit |
96306019 | |
| Désignation du produit |
TP 200-360/4 A-F-A-BAQE-TX3 | |
| Numéro EAN |
96306019 | |
| Données électriques |
Type de construction du moteur | SIEMENS |
| Classe d'efficacité IE | IE3 | |
| Puissance nominale du moteur P2 | 45 kW | |
| fréquence du réseau | 50 Hz | |
| Tension assignée | 3 x 380-420D/660-725Y V | |
| Courant assigné | 80/46.5 A | |
| Courant de démarrage | 660-660 % | |
| Facteur de puissance Cos phi | 0.86 | |
| Vitesse nominale | 1478 1/min | |
| Rapport énergétique | IE3 94,2% | |
| Rendement du moteur à pleine charge | 94.2-94.2 % | |
| Rendement du moteur à 3/4 de la charge | 94.9-94.9 % | |
| Rendement du moteur à mi-charge | 95-95 % | |
| Motorpole | 4 | |
| Degré de protection (selon IEC 34-5) | IP55 | |
| Classement thermique (IEC 85) | F | |
| protection moteur intégrée | PTC | |
| Installation |
Température ambiante | -20 ... 55 °C |
| Max. Pression de service | 16 bar | |
| Température max. Pression à température donnée | 16 bar / 120 °C | |
| Type de connexion | DIN | |
| Taille de raccordement | DN 200 | |
| Pression nominale | PN 16 | |
| Longueur de port à port | 1000 mm | |
| Taille de la bride du moteur | FF400 | |
| Code type de connexion | F | |
| Données techniques |
Régime de la pompe sur lequel sont basées les données de la pompe | 1480 1/min |
| Courant nominal | 391 m³/h | |
| Hauteur nominale du convoyeur | 32 m | |
| Hauteur maximale de refoulement | 360 dm | |
| Diamètre réel de la roue | 326 mm | |
| code GLRD | BAQE | |
| ISO Diminution. | ISO9906:2012 3B | |
| Exécution du code | A | |
| Moyen de transport | Plage de température du fluide | 0 ... 120 °C |
| Température du média pendant le fonctionnement | 20 °C | |
| Matériaux | Corps de pompe | Fonte grise |
| Carter de pompe | EN-GJL-250 | |
| Matériau de la roue | Fonte grise | |
| Roue à aubes | EN-GJL-200 | |
| Matériau de roue selon ASTM | ASTM classe 30 | |
| Matériau du code | A | |
| Type de commande | Numéro de produit VFD | K.A. |
| Convertisseur de fréquence | sans | |
| Type de convertisseur de fréquence | K.A. | |
| Approbation pour les convertisseurs de fréquence | K.A. | |
| Autres | Indice de rendement minimal MEI ≥ | 0.70 |
| Poids net | 748 kg | |
| Poids brut | 793 kg | |
| Volume d'expédition | 1.72 m³ | |
| Conf. Fichier n° | K.A. | |
| Pays d'origine | HU | |
| Numéro de tarif | 84137051 | |
| Panneau de commande | K.A. | |
| Module de fonction | K.A. | |
| N° VVS danois | 382768364 | |
| LVI no Finlandais | K.A. | |
| Norvégien NRF no | K.A. | |
| N° RSK suédois | K.A. | |
