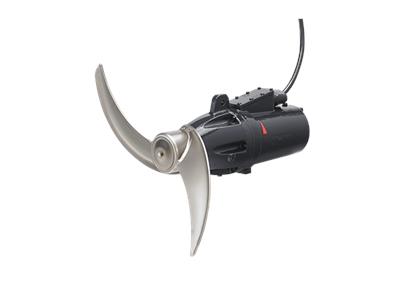

Grundfos SMG.30.71 .303.5.1B Agitateurs submersibles avec réducteur planétaire 98787784
Force axiale : 1150 N | Rapport poussée/puissance : 0.378 | Courant nominal : 6.2 A | Débit nominal : 477 l/s | Diamètre de l'hélice : 710 mm
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 98787784 Mélangeurs submersibles à engrenage planétaire SMG.30.71 .303.5.1B
Numéro de produit : 98787784.
Numéro EAN : 5712601392129
Mélangeurs submersibles avec réducteurs planétaires et moteurs de 0,9 à 18 kW pour la circulation et la mise en suspension de liquides à viscosité faible ou moyenne. La gamme Grundfos SMG d'agitateurs submersibles horizontaux est conçue pour les applications de mélange et d'agitation, c'est-à-dire pour l'homogénéisation de liquides de viscosité faible à moyenne. Les agitateurs submersibles sont équipés d'un réducteur et d'une hélice à faible consommation d'énergie.
Accessoires
Pas de kit d'installation |
Tech. Détails
| Informations sur le produit | ||
| Information produit | Type | Mélangeurs submersibles à engrenages planétaires |
| Numéro de produit |
98787784 | |
| Désignation du produit |
SMG.30.71 .303.5.1B | |
| Numéro EAN |
5712601392129 | |
| Données électriques |
Std. moteur | K.A. |
| Puissance absorbée P1 | 3.4 kW | |
| Consommation électrique actuelle | 3.04 kW | |
| Puissance nominale du moteur P2 | 3 kW | |
| fréquence du réseau | 50 Hz | |
| Tension assignée | 3 x 400-415 V | |
| Tolérance de tension | +6/-10 % | |
| Courant assigné | 6.2 A | |
| Courant de démarrage | 47 A | |
| Cos phi - facteur de puissance | 0.84 | |
| Cos phi à 3/4 de charge | 0.78 | |
| Cos phi à 1/2 charge | 0.66 | |
| Rendement du moteur à pleine charge | 87.72 % | |
| Rendement du moteur à 3/4 de charge | 87.9 % | |
| Rendement du moteur à mi-charge | 0,87 | |
| Motorpole | 4 | |
| Mode d'activation | Etoile/Triangle | |
| Degré de protection (selon IEC 34-5) | IP68 | |
| Classement thermique (IEC 85) | H | |
| Protection contre les explosions | K.A. | |
| protection moteur intégrée | K.A. | |
| Longueur de câble | 10 m | |
| Type de prise de câble | No plug | |
| Installation |
Profondeur maximale d'installation | 20 m |
| Données techniques |
Rapport puissance/poussée | 0,378 |
| force axiale | 1150 N | |
| Débit d'air nominal | 477 l/s | |
| Vitesse principale de l'écoulement | 1.21 m/s | |
| Régime d'hélice | 303 1/min | |
| Diamètre de l'hélice | 710 mm | |
| Nombre de pales d'hélice | 2 | |
| Couple de rotation | 4830 | |
| Joint mécanique | K.A. | |
| Moyen de promotion | Plage de température du fluide | 5 ... 40 °C |
| pH Domaine | 4-10 | |
| Matériaux | Moteur | AISI EN-GJL-250 |
| Hélice | 1.4301 | |
| Joint d'arbre secondaire | K.A. | |
| Type de commande | Capteur d'humidité | sans capteur d'humidité |
| Autres | Poids net | 77 kg |
| Pays d'origine | HU | |
| Numéro de tarif | 84798200 | |
| Ex-description | K.A. | |
Caractéristiques:
Le moteur asynchrone en court-circuit est protégé contre les surcharges par trois interrupteurs thermobimétalliques (PTO) dans les enroulements du moteur. Les agitateurs sont équipés de composants moteur IE3. |
Pour empêcher la pénétration du liquide environnant, les agitateurs submersibles SMG ont deux joints à lèvres radiales FKM et une douille d'usure à revêtement céramique, ainsi qu'une garniture mécanique en carbure de silicium/carbure de silicium ou en carbure de tungstène/carbure de tungstène, selon la taille. Les surfaces d'étanchéité de la seconde garniture mécanique, placée entre la boîte de vitesses et le moteur, sont en carbone/alumine synthétique. |
Le carter d'engrenage rempli d'huile est surveillé par un capteur de fuite intégré en standard dans l'engrenage pour détecter une éventuelle infiltration d'eau. Le capteur peut déclencher un signal d'alarme et/ou arrêter le moteur à l'aide d'un relais Grundfos externe de type ALR-20/A. |
Des roulements à rouleaux coniques sont montés dans le carter de transmission pour absorber les forces axiales de l'hélice. |
La gamme SMG est disponible dans des puissances de 0.9 à 18.0 kW. |
Un grand choix d'accessoires d'installation en acier inoxydable AISI 304/316 garantit un montage facile et un fonctionnement sans problème pendant de longues années. |
