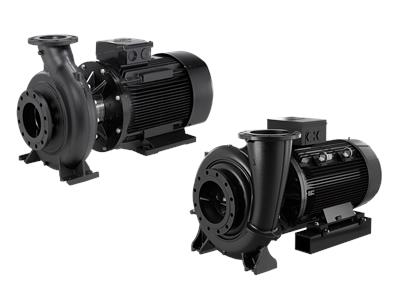

Grundfos NB 32-125/142 AAF2AESBQQEDW3 Pompes monobloc monocellulaires 96894223
Débit nominal : 13.13 m³/h | Hauteur nominale : 5.5 m | Pression de service max. : 16 bar | Plage de température du fluide : 0 ... 120 °C Pression de service : 16 bar | Plage de température du fluide : -25 ... 120 °C | Diamètre de l'arbre : 24 mm
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 96894223 Pompes monobloc à un étage NB 32-125/142 AAF2AESBQQEDW3
Numéro de produit : 96894223
Numéro EAN : 5700313013944
Pompe centrifuge monocellulaire à aspiration normale, conforme à la norme ISO 5199, avec des dimensions et une puissance nominale conformes à la norme EN 733 (10 bar). La pompe est équipée de brides PN 16. Les dimensions sont conformes à la norme EN 1092-2. La pompe dispose d'une tubulure d'aspiration axiale et de tubulures de refoulement radiales ainsi que d'un arbre disposé horizontalement. La construction process permet de démonter le moteur, la lanterne du moteur, le couvercle et la roue sans avoir à séparer le corps de pompe de la tuyauterie. Le joint à soufflet en caoutchouc non déchargé est conforme à la norme DIN EN 12756.
Accessoires
Pas de kit d'installation |
Tech. Détails
| Informations sur le produit | ||
| Informations sur le produit. | Type | Pompes monocellulaires. |
| Numéro de produit . |
96894223 | |
| Désignation du produit . |
NB 32-125/142 AAF2AESBQQEDW3 | |
| Numéro EAN |
5700313013944 | |
| Données électriques |
Puissance nominale du moteur P2 | 0.37 kW |
| fréquence du réseau | 50 Hz | |
| Tension assignée | 3 x 220-240D/380-415Y V | |
| Courant assigné | 1,80-1,83/1,04-1,06 A | |
| Facteur de puissance Cos phi | 0.78-0.69 | |
| Vitesse nominale | 1390-1410 1/min | |
| Efficacité | IE2 72,8% - IE2 73,1% | |
| Rendement du moteur à pleine charge. | 72.8-73.1 % | |
| Rendement du moteur à 3/4 de la charge. | 75.6 % | |
| Rendement du moteur à mi-charge. | 73.8 % | |
| Motorpole | 4 | |
| Degré de protection (selon IEC 34-5) | 55 Dust/Jetting | |
| Classement thermique (IEC 85) | F | |
| Protection du moteur intégrée. | aucun. | |
| Fixation selon IEC 34-7 | IM V1/B5 | |
| Panneau de configuration. | K.A. | |
| Module de fonction. | K.A. | |
| Installation |
Température ambiante maximale. | 40 °C |
| Max. Pression de service | 16 bar | |
| Connexion de tuyau standard | EN 1092-2 | |
| Taille de la tubulure d'aspiration | DN 50 | |
| Taille du raccord de pression. | DN 32 | |
| Niveau de pression nominale. | PN 16 | |
| Lubrification des roulements. | Grease | |
| Support block (Yes/No) | N | |
| Code type de connexion | F2 | |
| Données techniques |
Régime de la pompe sur lequel sont basées les données de la pompe. | 1400 1/min |
| Courant nominal. | 13.13 m³/h | |
| Hauteur nominale du convoyeur. | 5.5 m | |
| Diamètre réel de la roue. | 142 mm | |
| Diamètre nominal de l'hélice. | 125 | |
| GRD Disposition. | Garniture mécanique simple. | |
| Diamètre de la vague. | 24 mm | |
| ISO Diminution. | ISO9906:2012 3B2 | |
| Exécution du code. | A | |
| Construction du palier | Code standard. | |
| Matériaux | Corps de pompe | Fonte grise |
| Corps de pompe | EN-GJL-250 | |
| Matériau de la roue. | Fonte grise | |
| Roue | EN-GJL-200 | |
| Matériau de la roue selon ASTM. | ASTM classe 30 | |
| Revêtement interne de la maison de la pompe | Revêtement CED | |
| Matériau du code. | A | |
| Acier inoxydable. | Acier inoxydable. | |
| Moyen de promotion | Plage de température du fluide | -25 ... 120 °C |
| Température du fluide pendant le fonctionnement. | 20 °C | |
| Densité | 998.2 kg/m³ | |
| Type de commande | Variateur de fréquence | sans. |
| Capteur de pression. | non | |
| Type de capteur | K.A. | |
| Autres | Indice de rendement minimal MEI ≥ | 0.70 |
| Poids net | 30 kg | |
| Poids brut. | 40 kg | |
| Volume d'expédition. | 0.134 m³ | |
| Pays d'origine. | HU | |
| Tarif douanier n°. | 84137051 | |
Caractéristiques:
Pompes monocellulaires selon EN 733 |
La pompe est directement reliée à un moteur asynchrone refroidi par ventilateur. |
